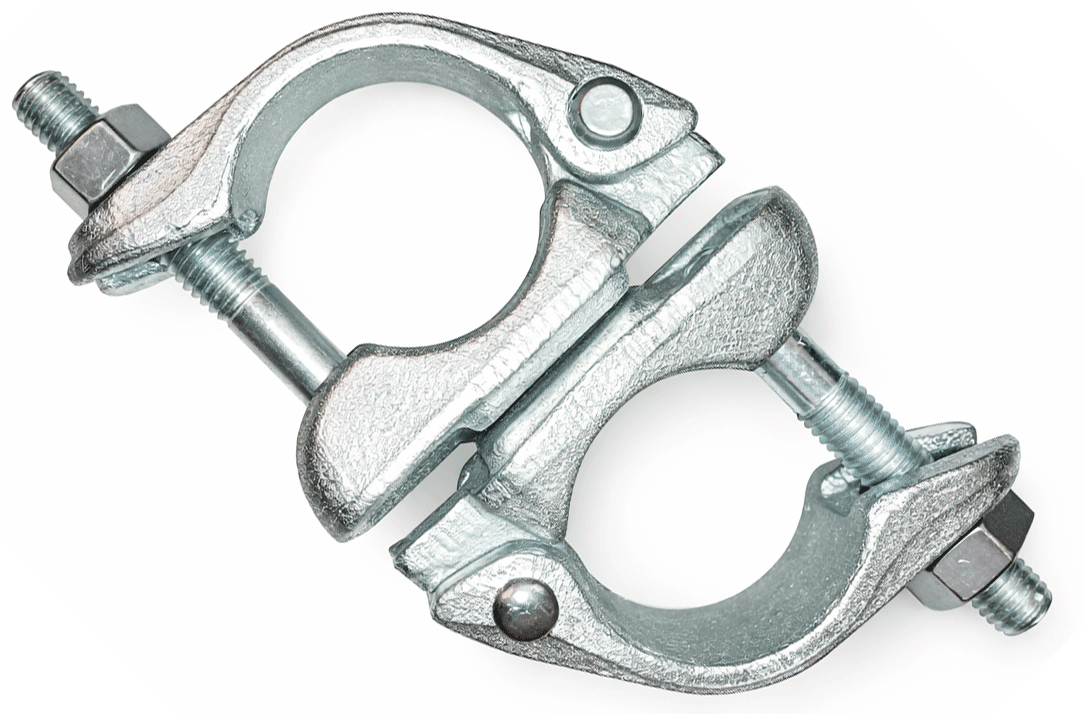

Хомут поворотный для строительных лесов

Хомут поворотный для строительных лесов

Хомут поворотный — крепёжный элемент хомутовых строительных лесов для соединения двух стальных труб диаметром 48 мм под произвольным углом. В отличие от глухого хомута, который жёстко фиксирует трубы под прямым углом 90°, поворотный допускает свободное вращение одной скобы относительно другой до момента затяжки болта. Это позволяет устанавливать трубы в любом расчётном положении — от острого до тупого угла — и фиксировать их болтовым соединением в нужной точке.

Конструкция и принцип работы

Поворотный хомут состоит из двух независимых скоб, соединённых через шарнирный штифт. Каждая скоба охватывает свою трубу и затягивается отдельным болтом. Шарнир между скобами позволяет развернуть их в нужное угловое положение до затяжки. После затяжки обоих болтов конструкция становится жёсткой — труба не проворачивается и не скользит вдоль оси при нормативной нагрузке. Рабочий диаметр — 48 мм, соответствует трубам хомутовых лесов по ГОСТ 24258.

Где применяется поворотный хомут

Основная область применения — диагональные раскосы лесов в вертикальных и горизонтальных плоскостях, где угол наклона трубы не равен 90°. Поворотный хомут также незаменим при монтаже лесов на объектах с нестандартной геометрией: скошенные углы здания, ломаные фасады, обход архитектурных выступов и пилястр, крепление к наклонным конструкциям. Ещё одна типовая задача — анкерное крепление лесов к стене через трубу, установленную под углом к горизонтали.

Чем поворотный хомут отличается от глухого и когда что выбирать

Глухой хомут жёстче и несёт большую расчётную нагрузку в прямоугольных узлах — именно поэтому для соединения стоек с ригелями используют глухие. Поворотный даёт свободу угла, но несколько уступает глухому по несущей способности в одном и том же прямоугольном узле, поэтому заменять глухие хомуты поворотными в стандартных узлах не рекомендуется. Правило простое: ригели и горизонтальные связи — глухой хомут; диагонали и нестандартные углы — поворотный.

Соотношение глухих и поворотных хомутов в комплекте лесов

В стандартной схеме хомутовых лесов глухих хомутов требуется значительно больше, чем поворотных: на каждый ярус приходится несколько прямоугольных узлов стойка–ригель и лишь несколько диагональных раскосов. Типичное соотношение при прямолинейном фасаде — 3–4 глухих на 1 поворотный. При сложной геометрии объекта или при усиленной системе раскосов доля поворотных возрастает. Рекомендуем уточнять точное соотношение по схеме лесов до оформления заказа.
